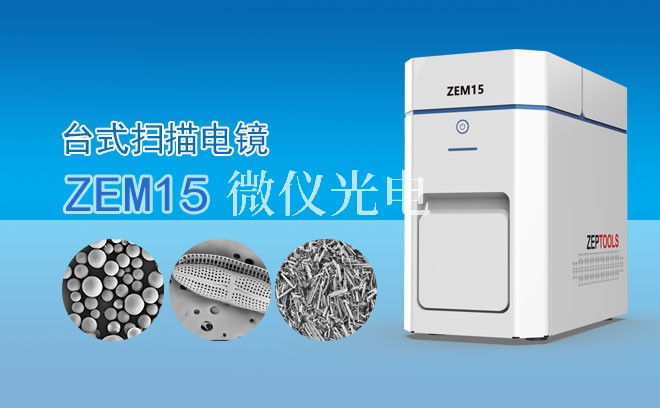

掃描電鏡作為材料表征的核心工具，通過聚焦電子束與樣品相互作用實現納米至微米尺度的高分辨率成像與成分分析，其基礎功能可系統歸納為以下維度：

1. 表面形貌高分辨成像

二次電子成像：利用樣品表面發射的二次電子信號生成三維形貌圖像，可清晰呈現表面起伏、顆粒分布、裂紋形態等細節，適用于金屬、陶瓷、高分子等材料的表面結構分析。

背散射電子成像：基于原子序數差異形成的對比度差異，可快速識別樣品表面成分分布或相變區域，常用于礦物相分析、涂層均勻性評估。

大景深與立體成像：相比光學顯微鏡，SEM掃描電鏡具有更大的景深范圍，能同時捕捉樣品表面的宏觀輪廓與微觀細節，支持三維形貌重構技術（如立體對成像、傾斜掃描）。

2. 元素與成分定性定量分析

能譜分析（EDS）：通過檢測X射線能譜特征峰，實現樣品表面元素的定性識別與半定量/定量分析，適用于元素分布映射、污染物成分溯源、合金成分驗證等場景。

波譜分析（WDS）：利用晶體分光原理提升能量分辨率，適用于微量元素檢測或精確成分分析需求，尤其在地質樣品、冶金材料中應用廣泛。

電子背散射衍射（EBSD）：通過采集背散射電子衍射花樣，可解析晶體取向、晶界類型、應力狀態等晶體學信息，支持材料織構分析、相變機制研究。

3. 動態過程與特殊環境觀測

原位實驗平臺：結合加熱/冷卻臺、拉伸臺、電化學池等附件，可實時觀測材料在熱、力、電、化學環境下的動態演變過程（如相變、腐蝕、斷裂行為），揭示微觀機制與宏觀性能關聯。

低真空/環境掃描模式：支持非導電樣品、含水生物樣品或敏感材料的無涂層觀察，避免傳統高真空條件下的充電效應或脫水變形，擴展了生物醫學、食品科學、環境材料的研究范圍。

陰極熒光（CL）與電子束誘導電流（EBIC）：可探測半導體材料的發光特性、缺陷分布或載流子復合行為，適用于光伏材料、發光器件的性能優化研究。

4. 多技術聯用與跨尺度表征

FIB-SEM雙束系統：結合聚焦離子束（FIB）的切割與沉積能力，可實現微納結構的**加工、透射電鏡樣品制備及三維重構分析，支持半導體器件失效分析、生物細胞切片觀察等復雜需求。

掃描透射電鏡（STEM）模式：通過透射電子信號獲取樣品內部結構信息，可與高分辨透射電鏡（HRTEM）形成互補，適用于納米材料、量子點、薄膜材料的內部缺陷與界面研究。

聯用光譜技術：與拉曼光譜、X射線光電子能譜（XPS）等設備聯用，可同步獲取形貌、成分、化學鍵態等多維度信息，構建材料性能的全面表征體系。

掃描電鏡通過上述功能的模塊化組合與技術創新，不僅實現了從表面形貌到內部結構的跨尺度表征，更在材料科學、生物醫學、地質勘探、半導體工業等領域推動了基礎研究與產業應用的深度融合。其無損檢測、動態觀測、多信息聯用等特性，使其成為微觀世界探索不可或缺的“科學之眼”。
